Medidor de nível por radar SoltaScan série SLDL5200: uma solução de medição de nível precisa e confiável para a indústria de papel

Na indústria de papel, a medição de nível é essencial em todos os processos principais, como polpação, preparação de massa, revestimento e preparação química. Do controle de nível em caixas de polpação ao gerenciamento de estoque de tanques de armazenamento de produtos químicos, ao monitoramento de processo de tanques de preparação de revestimento e à medição contínua de nível em torres e caixas de branqueamento, dados de medição confiáveis ​​são necessários em cada etapa. Contudo, a medição de nível na produção de papel sempre foi reconhecida como um desafio difícil. O líquido nas caixas de polpação é uma pasta fina contendo muitos aglomerados de fibras flutuantes, e a camada de espuma gerada pela agitação flutua com as mudanças na consistência da pasta. A seção inferior de um silo de aparas de madeira é um cone alto, onde as variações de poeira e umidade criam condições desfavoráveis. Nas torres de branqueamento, a polpa é altamente densa e são introduzidos produtos químicos de branqueamento a quente, tornando o ambiente altamente corrosivo. Instrumentos de nível tradicionais, como medidores de nível-flutuantes, tipo capacitivo-ou medidores de nível mecânicos tendem a falhar sob estas condições: fibras enroladas em sensores causando emperramento, acionamento falso por espuma leva a controle de nível impreciso, acúmulo irregular de cavacos de madeira causa erros de medição e acúmulo de celulose bloqueia linhas de impulso do instrumento, afetando gravemente a eficiência da produção e a qualidade do produto.

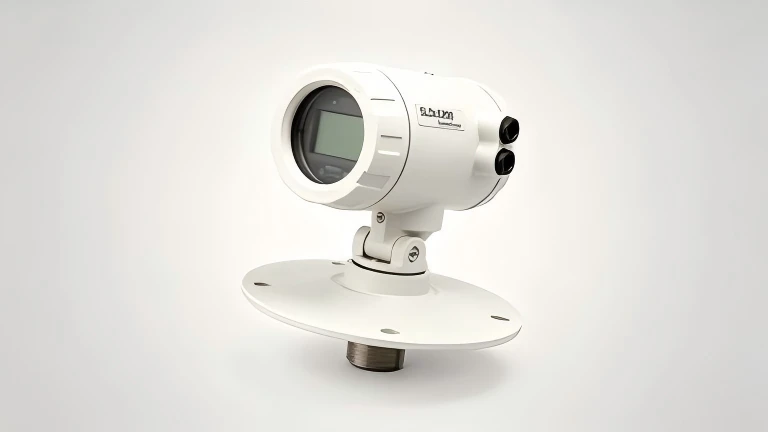

Para atender às complexas condições de medição na indústria de papel, a SOLIDAT introduziu o medidor de nível de radar SoltaScan da série SLDL5200, fornecendo uma solução sistemática. Esta série adota a tecnologia de Onda Contínua Modulada em Frequência (FMCW). O sinal transmitido é modulado linearmente em frequência ao longo da faixa de trabalho, e o valor da distância é obtido comparando a diferença de frequência entre a onda transmitida e o eco. Ele pode penetrar nas camadas de espuma e suprimir os efeitos das flutuações de agitação, permitindo uma medição de nível contínua, precisa e confiável. A série SLDL5200 possui distância máxima de medição de até 120 metros e precisão de até ±0,5 mm, atendendo aos requisitos de medição de vários recipientes da indústria de papel.

A série SLDL5200 inclui vários sub-modelos, cada um adequado para diferentes aplicações na indústria de papel: o tipo rosqueado de uso geral-SLDL5200-81, com um tamanho de rosca tão pequeno quanto 3/4″, é adequado para instalação direta em tanques compactos e pequenos recipientes de processo onde o espaço é limitado; o tipo de braçadeira de uso geral-SLDL5200-82 e o tipo sanitário SLDL5200-83 usam conexões de braçadeira sanitária que atendem aos requisitos de limpeza de grau alimentício e farmacêutico, adequadas para tanques de armazenamento de produtos químicos, como soluções de revestimento e agentes de resistência à umidade, onde condições higiênicas são necessárias; o tipo de lente SLDL5200-84 apresenta um design de antena de lente que resiste à condensação e ao acúmulo de material, adequado para condições com condensação de vapor, como torres e baús de branqueamento; o tipo de junta universal SLDL5200-85 permite o ajuste do ângulo de medição no local, adequado para vasos inclinados ou locais de instalação restrita, como silos de cavacos de madeira e caixas de celulose. Todos os modelos podem ser instalados através de conexões roscadas ou flangeadas, suportam uma ampla faixa de temperatura de -50 graus a 800 graus e suportam pressões de até 160 bar. Os principais componentes são feitos de materiais resistentes à corrosão, como PTFE, PEEK e PP, permitindo a medição direta de meios corrosivos, incluindo ácidos, álcalis, licor negro, licor branco e licor verde.

A série SLDL5200 garante uma operação estável nas condições complexas da indústria papeleira através de diversas tecnologias importantes. O sinal de alta-frequência fornece um ângulo de feixe muito estreito (tão baixo quanto 1 grau), concentrando o sinal para evitar com precisão obstáculos internos, como agitadores e suportes, obtendo medições claras mesmo em espaços confinados. A função integrada de aprendizado de eco falso com um clique aprende e suprime automaticamente vários ecos interferentes no recipiente, eliminando a necessidade de encher ou esvaziar o tanque durante o comissionamento. O design de medição sem contato significa que o instrumento não entra em contato com o meio, evitando completamente danos causados ​​pelo envolvimento da fibra, adesão da polpa e produtos químicos corrosivos, além de reduzir significativamente os requisitos de manutenção. O instrumento suporta vários protocolos fieldbus, incluindo HART, Modbus, Profibus PA e Foundation Fieldbus, bem como comunicação remota GPRS/CDMA, permitindo integração perfeita em sistemas de controle DCS existentes em fábricas de papel, permitindo monitoramento remoto e controle de circuito fechado de dados de nível e fornecendo suporte crítico para automação e inteligência na produção de papel.

Na indústria de papel, a confiabilidade da medição de nível afeta diretamente a uniformidade da preparação da celulose, a estabilidade da alimentação das máquinas de papel a jusante e a qualidade do papel acabado. Com sua capacidade precisa de foco de sinal, forte desempenho anti-interferência e adaptabilidade flexível a diversas condições operacionais, o medidor de nível de radar SoltaScan da série SLDL5200 fornece uma solução de medição de nível eficiente e confiável para todo o processo de papel-incluindo baús de polpação, silos de cavacos de madeira, torres de branqueamento, tanques de armazenamento de produtos químicos e tanques de preparação de revestimento-ajudando os fabricantes de papel a melhorar a eficiência da produção, reduzir custos operacionais e alcançar uma produção consistentemente de alta qualidade.
