MANUAL DO USUÁRIO DO SIMULADOR DE GERADOR DE VETOR



O seguinte manual do usuário também está disponível em versão PDF.

Baixar PDF:MANUAL DO USUÁRIO

Baixe PDF mais software:PACOTE COMPLETO(item 1.10).



Índice

1, O QUE É GAUGERGSM?

2, INSTALAÇÃO E CONFIGURAÇÃO DO GERADOR DE VETOR

3, BENEFÍCIOS PARA O DESENVOLVEDOR DE SOFTWARE DE MONITORAMENTO



O que é GaugerGSM?

GaugerGSM é um sensor de nível integrado a um transmissor de modem celular GSM. A medição é baseada em tecnologia ultrassônica e é contínua e sem contato.



O GaugerGSM mede nível e temperatura em tanques, canais, rios, esgotos, silos de grãos e aplicações similares. Em aplicações em tanques, o volume pode ser calculado. Em aplicações em rios, canais e esgotos, a vazão pode ser calculada. O GaugerGSM detecta eventos como nível cheio, queda repentina de nível (“roubo”), passagens de nível, reabastecimento, transbordamento e muito mais.



GaugerGSM transmite dados para um destino predefinido. A informação é transmitida por mensagens SMS ou GPRS através de uma rede celular GSM. As frequências GSM suportadas são 850/900/1800/1900MHz. Cada mensagem contém detalhes de um resultado de medição. Um modo de registro curto também é suportado.



O SMS pode ser transmitido para um telefone celular ou para um PC equipado com modem celular. O SMS não será mais discutido neste manual. Mensagens GPRS de sistemas GaugerGSM em campo são transmitidas para um endereço IP (e número de porta). As mensagens são recebidas por um servidor de Internet e podem ser exibidas aos usuários com um software de monitoramento baseado na web.

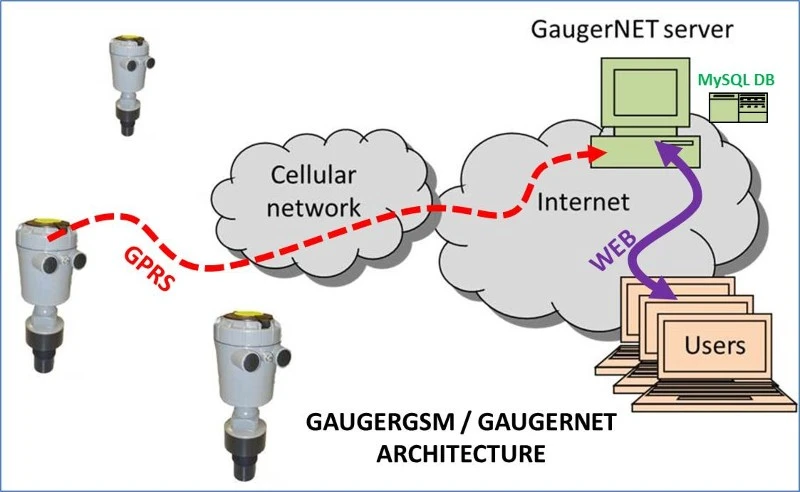

A arquitetura GPRS é apresentada na figura a seguir:



SolidAT fornece GaugerNET, um serviço de monitoramento baseado na web para usuários do GaugerGSM. Alternativamente, a SolidAT fornece informações e ferramentas gratuitas para desenvolvedores terceirizados de software de monitoramento para GaugerGSM.



GaugerGPS é semelhante ao GaugerGSM com a adição de um receptor GPS interno para relatar coordenadas geográficas.



O que é gerador de vetores?

Vector Generator é um aplicativo de software para PC que simula transmissões GaugerGSM. A data é transmitida diretamente para a internet, contornando a rede celular. Vector Generator é destinado a desenvolvedores de servidores de monitoramento de terceiros para sistemas GaugerGSM. Os desenvolvedores podem testar seus servidores executando o gerador de vetores em vez de executar sistemas GaugerGSM reais.



Os desenvolvedores são incentivados a usar o gerador vetorial durante a fase de desenvolvimento e fazer um teste final usando sistemas GaugerGSM reais. A arquitetura do Vector Generator é descrita na figura a seguir:

O leitor deste manual deve ser competente em conceitos de TI e preferencialmente possuir conhecimentos básicos de instrumentação. Para uma compreensão aprofundada do GaugerGSM, consulte a página da web e o manual do usuário do GaugerGSM. Qualquer dúvida sobre este manual e o GaugerGSM em geral pode ser endereçada a info@solidat.com.



Vector Generator é um software gratuito que pode ser baixado aqui: VECTOR GENERATOR é um software gratuito que pode ser baixado.



O formato dos dados do GaugerGSM é descrito no item 1 do Manual do Usuário do GaugerGSM. Consulte o Capítulo IX, seções "Formato de mensagem GPRS" e "Relatório de status do equipamento".



Instalação e configuração do Gerador de Vetores

Descompacte vector.zip e copie o diretório do vetor para um diretório do PC de sua escolha.

Você deverá ver três arquivos: Este manual do usuário, arquivo de configuração cfg.txt e aplicativo genvec.exe.

Edite cfg.txt da seguinte maneira:



Número da linha	Descrição
1	Nome do medidor. Também deverá ser definido no software de monitoramento como transmissor autorizado. Evite espaços (espaços em branco) e mantenha o comprimento inferior a 30 caracteres. No GaugerGSM real, este seria um nome exclusivo atribuído a cada Gauger.
2	Endereço IP do servidor que executa o software de monitoramento. Se o seu aplicativo de monitoramento estiver sendo executado no mesmo PC que o Vector Generator, você poderá usar o autoendereço: 127.0.0.1. Se o seu aplicativo de monitoramento estiver sendo executado na mesma rede privada do Vector Generator, você poderá usar o endereço IP privado local (por exemplo, 192.168.10.5). Caso contrário, use qualquer endereço IP legal e certifique-se de que seu PC esteja conectado à Internet.
3	Número da porta usada pelo software de monitoramento em teste. Se o seu software de monitoramento estiver rodando na Internet, certifique-se de abrir esse número de porta de saída no Firewall que protege o seu PC. Certifique-se também de abrir esse número de porta de entrada no Firewall que protege seu software de monitoramento. Normalmente, o estado padrão do Firewall é bloquear qualquer número de porta fora do padrão!
4
		10	Mensagem curta. Tomada sempre conectada. No estado sempre conectado, o final da mensagem individual é indicado por \r\n.
		11	Mensagem curta. O soquete é fechado após cada mensagem. Esta condição também simula um soquete fechado devido a condições externas.
		20	Mensagem longa. Tomada sempre conectada. A mensagem longa inclui dois campos adicionais: tensão da fonte de alimentação (em volts) e Intensidade do Sinal Recebido Celular (RSSI). RSSI é um número inteiro entre 2 (cobertura celular muito baixa) e 32 (cobertura celular excelente).
		21	Mensagem longa. O soquete é fechado após cada mensagem. A mensagem longa inclui dois campos adicionais: tensão da fonte de alimentação (em volts) e Intensidade do Sinal Recebido Celular (RSSI). RSSI é um número inteiro entre 2 (cobertura celular muito baixa) e 32 (cobertura celular excelente).
		30	Mensagem GPS longa. Tomada sempre conectada. A mensagem GPS inclui dados como em 20 e 21, além de dados relacionados ao GPS.
		31	Mensagem GPS longa. O soquete é fechado após cada mensagem. A mensagem GPS inclui dados como em 20 e 21, além de dados relacionados ao GPS.
5	Intervalo de tempo entre mensagens transmitidas em segundos. Qualquer intervalo inferior a 3 segundos será convertido em 3 segundos.



Benefícios para o desenvolvedor de software de monitoramento

Embora o teste final do software de monitoramento deva ser realizado com sensores GaugerGSM reais, o uso de simuladores de software é incentivado na fase de desenvolvimento. As seguintes verificações são recomendadas:

1, Várias entidades do Gerador de Vetores podem ser executadas simultaneamente —— verificando assim o software de monitoramento sob condições estressantes. Preferencialmente, cada entidade deve ser executada a partir de um diretório diferente e utilizar um arquivo cfg.txt independente.

2, Executando versões mistas do Gvector em paralelo. Cada um testará um recurso diferente do software de monitoramento (tratamento de soquetes sempre ligados, tratamento de soquetes interrompidos, tratamento de mensagens curtas ou longas ou GPS, conforme aplicável).

3, O aplicativo pode ser desligado e ligado novamente —— verificando o comportamento do software de monitoramento em condições interrompíveis.

4,O intervalo entre as mensagens pode ser modificado de 3 segundos a 60,{3}} segundos.
